Cuando se trata del mundo de Power Electronics, los transistores bipolares de puerta aislados (IGBT) se destacan como una tecnología fundamental. Como proveedor líder de módulos IGBT, he sido testigo de primera mano el papel crítico que juegan estos componentes en una amplia gama de aplicaciones, desde impulsos industriales y sistemas de energía renovable hasta vehículos eléctricos. Seleccionar el módulo IGBT derecho es una decisión compleja que requiere una consideración cuidadosa de múltiples parámetros. En esta publicación de blog, profundizaré en los factores clave que debe tener en cuenta al tomar esta decisión crucial.
1. Clasificación de voltaje
La calificación de voltaje es uno de los parámetros más fundamentales a considerar al seleccionar un módulo IGBT. Determina el voltaje máximo de que el IGBT puede resistir de manera segura sin descomponer. Elegir un IGBT con una calificación de voltaje que sea demasiado baja puede conducir a una falla prematura debido a condiciones de sobretensión, mientras que seleccionar uno con una calificación demasiado alta puede dar como resultado un costo y tamaño innecesarios.
En general, se recomienda elegir un módulo IGBT con una calificación de voltaje que sea al menos un 20% más alta que el voltaje operativo máximo de su aplicación. Esto proporciona un margen de seguridad para tener en cuenta los picos de voltaje y los transitorios que pueden ocurrir durante el funcionamiento normal. Por ejemplo, si su aplicación funciona a un voltaje máximo de 600V, debe considerar un módulo IGBT con una clasificación de voltaje de al menos 720V.
2. Calificación actual
La calificación actual de un módulo IGBT indica la corriente continua máxima que puede manejar sin sobrecalentamiento. Este parámetro está estrechamente relacionado con la disipación de potencia del IGBT y el sistema de enfriamiento utilizado para eliminar el calor del módulo.
Al seleccionar un módulo IGBT, debe considerar los requisitos de corriente promedio y máximo de su aplicación. La corriente promedio es la corriente continua que el IGBT llevará durante un largo período de tiempo, mientras que la corriente máxima es la corriente máxima que el IGBT experimentará durante los eventos de corta duración, como las condiciones de inicio o falla del motor.
Es importante elegir un módulo IGBT con una calificación actual que pueda manejar los requisitos de corriente promedio y máximo de su aplicación. Además, debe considerar el factor de reducción del módulo IGBT a altas temperaturas. A medida que aumenta la temperatura del IGBT, su capacidad de transporte de corriente disminuye. Por lo tanto, debe asegurarse de que el módulo IGBT aún pueda cumplir con los requisitos actuales de su aplicación a la temperatura de funcionamiento máxima.
3. Velocidad de conmutación
La velocidad de conmutación de un módulo IGBT se refiere a la rapidez con que se puede activar y apagar. Una velocidad de conmutación más rápida permite una mayor operación de frecuencia, lo que puede conducir a convertidores de potencia más pequeños y eficientes. Sin embargo, una velocidad de conmutación más rápida también da como resultado pérdidas de conmutación más altas, lo que puede aumentar la temperatura del IGBT y reducir su eficiencia.
Al seleccionar un módulo IGBT, debe equilibrar la velocidad de conmutación con las pérdidas de conmutación en función de los requisitos de su aplicación. Para aplicaciones que requieren una operación de alta frecuencia, como las fuentes de alimentación de modo conmutado y las unidades de motor, es posible que deba elegir un módulo IGBT con una velocidad de conmutación más rápida. Por otro lado, para aplicaciones que son más sensibles a las pérdidas de cambio, como los sistemas de energía renovable, es posible que deba elegir un módulo IGBT con una velocidad de conmutación más lenta.
4. Requisitos de unidad de puerta
Los requisitos de la unidad de puerta de un módulo IGBT se refieren al voltaje y la corriente necesarios para activar y apagar el IGBT. El circuito de transmisión de la puerta juega un papel crucial en el rendimiento y la confiabilidad del módulo IGBT.
Al seleccionar un módulo IGBT, debe asegurarse de que su circuito de transmisión de puerta pueda proporcionar el voltaje y la corriente necesarios para conducir el IGBT de manera efectiva. El voltaje de la unidad de la puerta debe estar dentro del rango especificado del módulo IGBT para garantizar el encendido y el apagado adecuados. Además, la corriente de transmisión de la puerta debe ser suficiente para cargar y descargar la capacitancia de la puerta del IGBT rápidamente.
Algunos módulos IGBT vienen con controladores de puerta integrados, que pueden simplificar el diseño de su convertidor de potencia. Estos controladores de puerta integrados proporcionan el voltaje y la corriente necesarios para impulsar el IGBT y también incluyen características de protección, como la protección contra sobrecorriente y sobrevoltaje.
5. Resistencia térmica
La resistencia térmica es una medida de cuán fácilmente puede fluir el calor desde la unión del IGBT al entorno ambiente. Una resistencia térmica más baja indica que el IGBT puede disipar el calor de manera más efectiva, lo que puede mejorar su confiabilidad y rendimiento.
Al seleccionar un módulo IGBT, debe considerar la resistencia térmica del módulo y el sistema de enfriamiento utilizado para eliminar el calor del módulo. El sistema de enfriamiento puede refrigerarse por aire o refrigerado por agua, dependiendo de la disipación de potencia del IGBT y los requisitos de su aplicación.
Para aplicaciones de alta potencia, a menudo se prefieren sistemas refrigerados por agua porque pueden proporcionar una disipación de calor más eficiente que los sistemas refrigerados por aire. Sin embargo, los sistemas refrigerados por agua también son más complejos y costosos de instalar y mantener.
6. Capacidad de cortocircuito
La capacidad de cortocircuito de un módulo IGBT se refiere a su capacidad para soportar condiciones de cortocircuito sin daños. Las condiciones de cortocircuito pueden ocurrir debido a fallas en el circuito de potencia o perturbaciones externas, y pueden hacer que las altas corrientes fluyan a través del IGBT.
Al seleccionar un módulo IGBT, debe asegurarse de que tenga una capacidad suficiente de cortocircuito para soportar las corrientes de cortocircuito que pueden ocurrir en su aplicación. La capacidad de cortocircuito de un módulo IGBT se especifica típicamente en términos de la corriente de cortocircuito máxima y la duración máxima de cortocircuito que el IGBT puede soportar.
Algunos módulos IGBT vienen con características de protección de cortocircuito incorporadas, como protección contra sobrecorriente y detección de desaturación. Estas características pueden ayudar a proteger el módulo IGBT del daño durante las condiciones de cortocircuito.
7. Tipo de paquete
El tipo de paquete de un módulo IGBT se refiere a la forma física y el tamaño del módulo. Los diferentes tipos de paquetes ofrecen diferentes ventajas y desventajas en términos de rendimiento térmico, rendimiento eléctrico y facilidad de instalación.
Al seleccionar un módulo IGBT, debe elegir un tipo de paquete que sea adecuado para su aplicación. Algunos tipos de paquetes comunes para módulos IGBT incluyen To-247, D2PAK e IHM (módulo de potencia inteligente).
El paquete To-247 es una opción popular para aplicaciones de alta potencia porque ofrece un buen rendimiento térmico y un montaje fácil. El paquete D2PAK es un paquete más pequeño y más compacto que es adecuado para aplicaciones de baja potencia. El paquete IHM es un módulo de potencia integrado que combina un IGBT, un controlador de puerta y otros circuitos de protección en un solo paquete, que puede simplificar el diseño de su convertidor de potencia.
8. Costo
El costo siempre es un factor importante a considerar al seleccionar un módulo IGBT. El costo de un módulo IGBT puede variar según su clasificación de voltaje, calificación de corriente, velocidad de conmutación y otras características.
Al seleccionar un módulo IGBT, debe equilibrar el costo con los requisitos de rendimiento y confiabilidad de su solicitud. En algunos casos, puede valer la pena pagar un precio más alto por un módulo IGBT con un mejor rendimiento y confiabilidad, especialmente para aplicaciones críticas o de alta potencia.
Conclusión
Seleccionar el módulo IGBT derecho es una decisión crítica que requiere una consideración cuidadosa de múltiples parámetros. Al tener en cuenta la clasificación de voltaje, la calificación de corriente, la velocidad de conmutación, los requisitos de la unidad de puerta, la resistencia térmica, la capacidad de cortocircuito, el tipo de paquete y el costo, puede elegir un módulo IGBT que sea adecuado para su aplicación y proporcione el mejor rendimiento y confiabilidad.
Como proveedor de módulos IGBT, ofrecemos una amplia gama de módulos IGBT de alta calidad que satisfacen las necesidades de varias aplicaciones. Si está buscando un módulo IGBT para su próximo proyecto, le recomendamos que [contáctenos para adquisiciones y negociación]. Nuestro equipo de expertos puede ayudarlo a seleccionar el módulo IGBT adecuado para su aplicación y proporcionarle el soporte y el servicio que necesita.

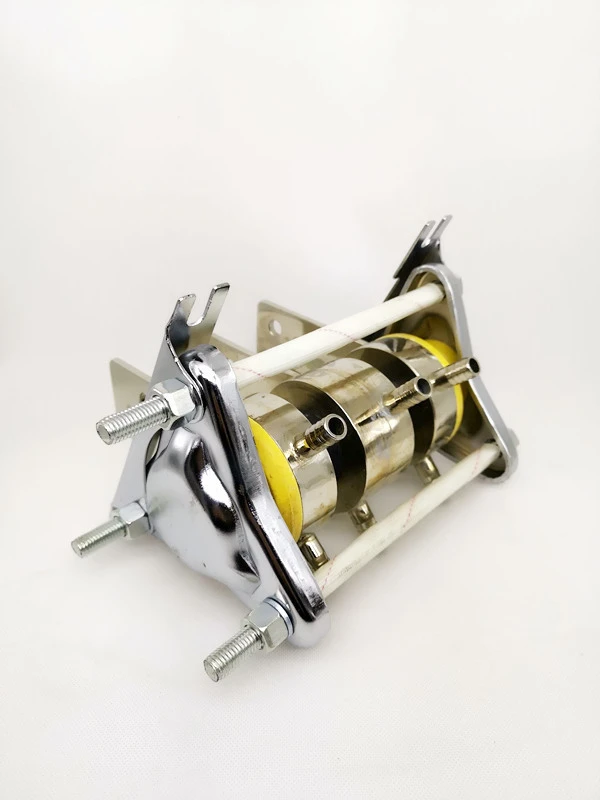

Además de los módulos IGBT, también ofrecemos una variedad de accesorios para la fuente de alimentación de inducción, comoPrincipal tablero de control de la fuente de alimentación del tiristor,Disipadores SCR enfriados por agua enfriada con agua, yMangueras de goma sin carbono. Estos accesorios pueden ayudarlo a optimizar el rendimiento y la confiabilidad de su convertidor de energía.
